直交偏波切り替え機能を有する平面型アンテナ
マイクロストリップアンテナの放射素子にダイレクトにダイオードを実装し、アンテナの直交励振モードを自在に制御し、直交偏波を切り替え機能を実現した。ダイオードに印加するバイアス電圧の極性で、アンテナの境界条件が切り替わることで、アンテナの励振モードが変化する。それに従い、対応する偏波を制御することを可能にした。

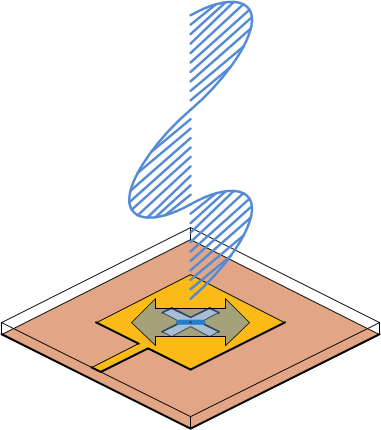

十字スロット型
パッチ中央に十字型スロットを設けスター型に連結した4つのダイオードを実装
動作の様子
エッジロード型
パッチのそれぞれのエッジと接地板間にダイオードを実装
動作の様子
