VisoデータをEPSファイルに保存

VisioデータをEPSファイルに保存する方法を説明します。

EPSファイルをデータとして印刷する仮想プリンター(CubePDF)を使って、Visioで描いた図をEPSファイルに保存します。
出力されるEPSファイルはBoundingBoxがA4になっていますので、余分な空白をghostscriptで切り取ります。

初期設定として下記の1.仮想プリンターのセットアップと2.Ghostviewのセットアップをします。

あとは、CubePDFプリンターで印刷するだけ。

1.仮想プリンターのセットアップ

このページの先頭へ

コントロールパネル -> デバイスとプリンターの表示 -> CubePDF を選択。
右クリックで　印刷設定(G)を選択。

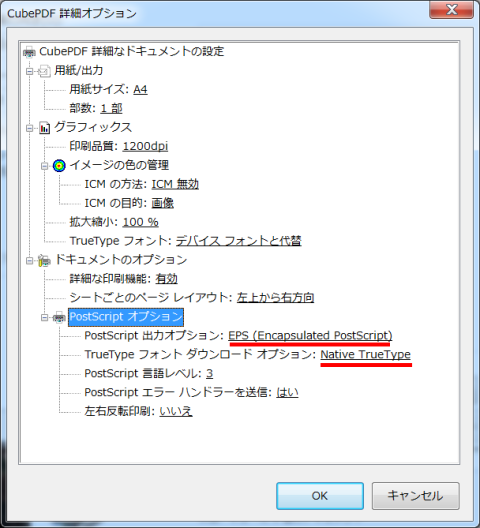

詳細設定(V)... をクリックし下図のように設定する。

2.Ghostviewのセットアップ

スタートボタン -> ghostgum -> GSview でghostviewを起動する。

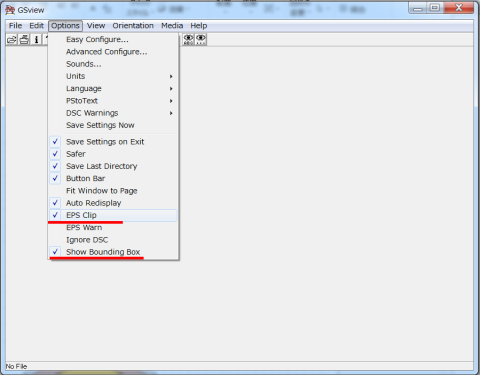

下図のようにオプションを設定する。

Visioの図をEPSへ

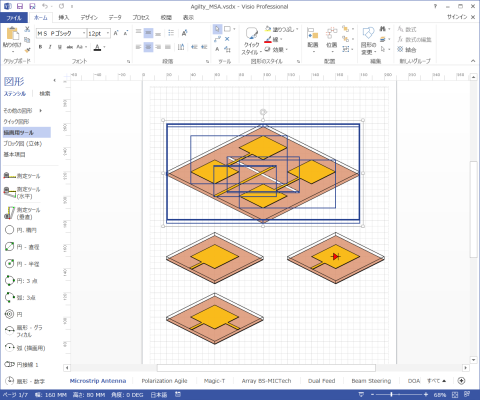

EPSファイル出力したい図を選択します。

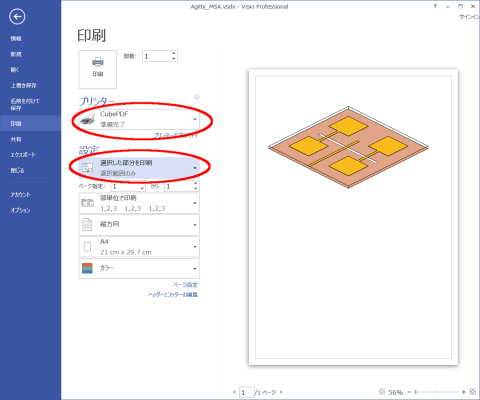

印刷画面より、プリンターとしてCubePDFを選択。
設定の項より、選択した部分を印刷を選択。
印刷ボタンをクリック。

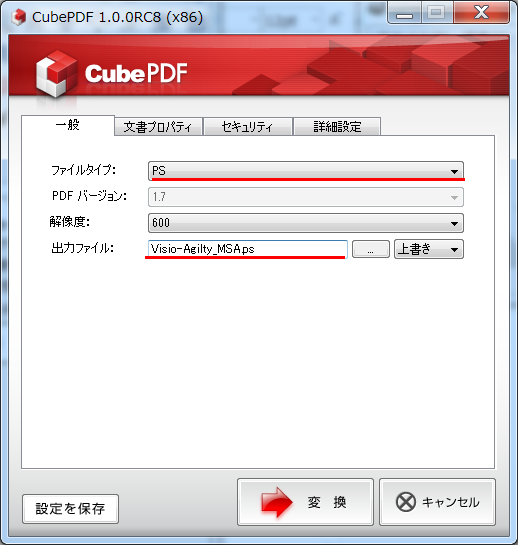

CubePDFの画面が表示されます。
ファイルタイプ：PS。
解像度：希望の解像度を選択。(推奨600)
出力ファイル：適当なファイル名(xxxx.ep)を記述。
最後に、変換ボタンをクリック。

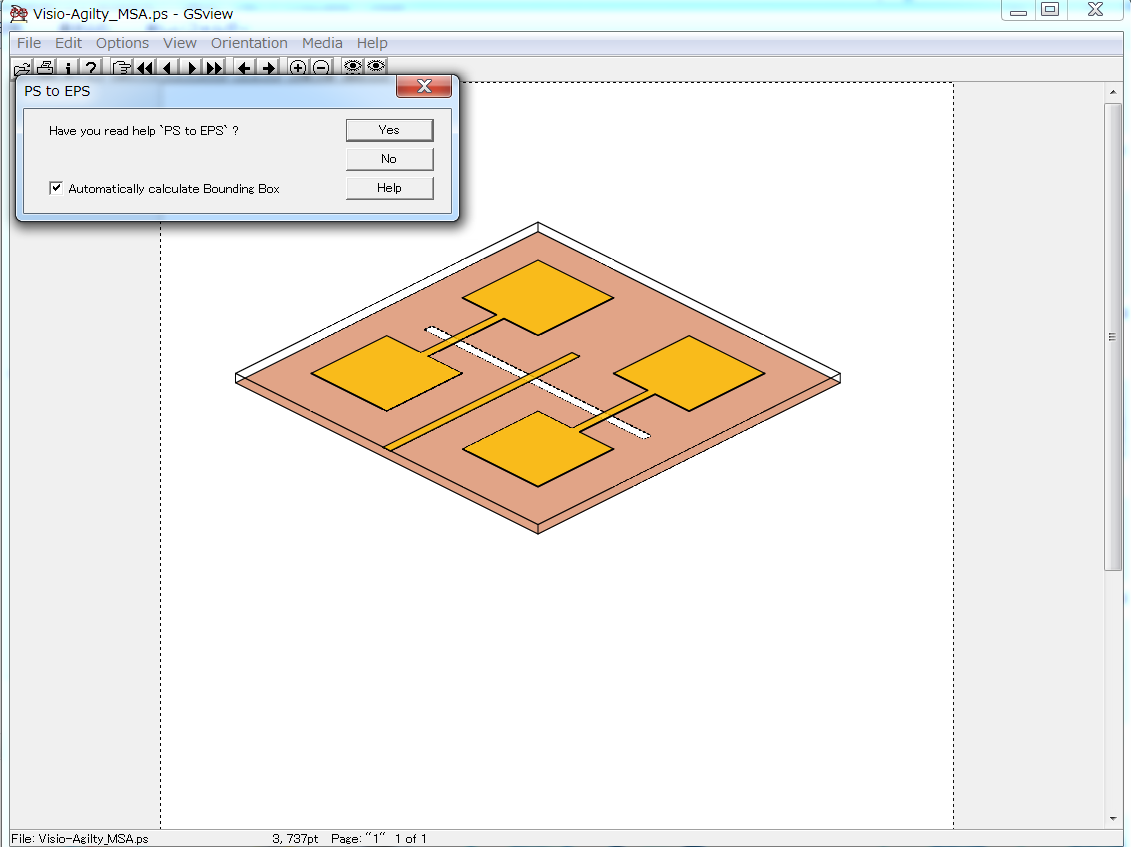

下図のようにghostviewが起動し図が表示されます。
OKであれば、Yesボタンを押してください。
ファイル名を指定し(xxxx.eps)そのまま閉じてください。以上です。
